Зашто ГЦС нисконапонски разводни уређај постаје паметан избор за модерне системе дистрибуције електричне енергије

Апстракт:Поуздана нисконапонска дистрибуција енергије захтева више од једноставног повезивања електричне опреме. Захтева систем разводне опреме који може да организује кола, побољша радну безбедност, поједностави одржавање и подржи све сложеније захтеве аутоматизације.ЦОНСО·ЦН ГЦС нисконапонски склопни уређајдизајниран је око модуларних функционалних јединица, практичних механизама за фиоке, подељене конструкције и флексибилних кабловских веза. Овај чланак објашњава његову структуру, кључне техничке карактеристике, примене, предности и важна разматрања избора за инжењере, извођаче, дистрибутере и купце индустријског електроенергетског система.

Садржај

• Шта је ГЦС нисконапонска расклопна опрема?
• Које су главне структурне карактеристике ГЦС разводних уређаја?
• Зашто изабрати ГЦС нисконапонску расклопну опрему за дистрибуцију струје?
• Како се ГЦС пореди са нисконапонским разводним апаратима ГЦК?
• Где се користи ГЦС нисконапонска расклопна опрема?
• Како купци треба да изаберу ГЦС нисконапонску расклопну опрему?
• Зашто је важна способност произвођача?
• Често постављана питања о ГЦС нисконапонским разводним уређајима

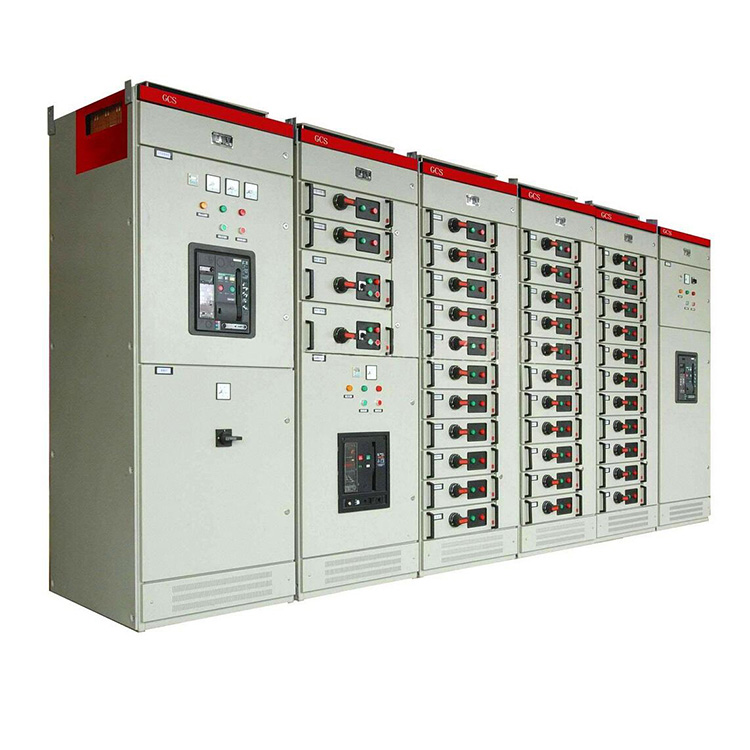

Шта је ГЦС нисконапонска расклопна опрема?

ГЦС нисконапонска разводна опрема је модуларно нисконапонско решење за дистрибуцију и управљање напајањем дизајнирано за апликације где више кола, функције контроле мотора, интерфејси за аутоматизацију и приступ за одржавање морају бити организовани у оквиру компактног електричног склопа.

У поређењу са конвенционалним конфигурацијама нисконапонских расклопних уређаја, ГЦС опрема ставља већи нагласак на модуларне функционалне јединице и практичне механизме за екстракцију и погон. Према ЦОНСО·ЦН-овим информацијама о производу, његово ГЦС решење се може произвести према корисниковом једнолинијском дијаграму, плану распореда и листи куповине, омогућавајући да коначна конфигурација боље одговара стварном систему дистрибуције.

Дизајн је посебно користан када пројекат захтева више одлазних довода и независних функционалних јединица. Уместо да се цео орман третира као један електрични простор, ГЦС конструкција дели опрему на функционалне делове, помажући оператерима да изолују појединачна кола и ограниче потенцијални утицај локализованог квара.

Које су главне структурне карактеристике ГЦС разводних уређаја?

Ефикасност ГЦС система произилази из односа између његових електричних компоненти, распореда сабирница, функционалних одељака, кабловских преграда и извлачивих јединица. Неколико структурних карактеристика је посебно важно када се процењује ГЦС решење.

Модуларне функционалне јединице

Модуларна конструкција омогућава конфигурисање различитих кола према стварним захтевима дистрибуције. Ово је драгоцено за индустријске објекте где напојници, кола за контролу мотора, опрема за аутоматизацију и помоћна оптерећења могу захтевати различите електричне конфигурације.

Одвојени функционални одељци

Функционалне јединице и одељци су дизајнирани са јасним раздвајањем. Овај аранжман може помоћи у ограничавању утицаја квара на мању област и омогућава особљу за одржавање да ради на појединачним деловима без непотребног ометања других кола.

Хоризонтални распоред са три сабирнице

Информације о производу од ЦОНСО·ЦН наводе хоризонтални распоред са три магистрале који је намењен да обезбеди динамичку и термичку стабилност. Наведени дизајн може да издржи утицај струје кратког споја до 80/176 кА, у зависности од применљиве конфигурације и услова.

Висока густина кола

Један МЦЦ ормар може да прими до 22 кола према објављеним информацијама о производу произвођача. Ова конфигурација може бити корисна за производњу електричне енергије, петрохемију, индустријску аутоматизацију и друге објекте са великим бројем електричних оптерећења.

Практичан одељак за каблове

Спољашњи кабловски прикључци су распоређени унутар наменског кабловског одељка, са могућим улазом и изласком каблова из различитих праваца у зависности од конфигурације. Струјни трансформатор нулте секвенце се такође може поставити у одељак за каблове, подржавајући лакшу инсталацију и одржавање.

Екстензивне секундарне везе

ГЦС фиоке могу да обезбеде вишеструке секундарне прикључне контакте. ЦОНСО·ЦН наводи да јединице од 1 јединице и више могу имати 32 пара, док конфигурације полујединица могу имати 20 парова. Овај капацитет подржава рачунарске интерфејсе, кола за аутоматску контролу и друге захтеве секундарне контроле.

Зашто изабрати ГЦС нисконапонску расклопну опрему за дистрибуцију струје?

За индустријске електричне системе, избор расклопних уређаја утиче не само на почетну инсталацију већ и на рад, решавање проблема, проширење и одржавање. ГЦС технологија нуди неколико практичних предности.

Још једна важна предност је флексибилност дизајна. ГЦС разводни уређај није нужно изабран као генерички орман за продају. Професионални произвођач може да конфигурише опрему према електричним цртежима, распореду опреме и захтевима куповине. Овај приступ је посебно вредан за пројекте где се расподела оптерећења и конфигурација ормара разликују од стандардних аранжмана.

Како се ГЦС пореди са нисконапонским разводним апаратима ГЦК?

ГЦС и ГЦК се користе у нисконапонским дистрибутивним системима, али њихови структурни приступи нису идентични. ЦОНСО·ЦН описује ГЦС као напредни тип у поређењу са својим нисконапонским разводним апаратом ГЦК, наглашавајући његову већу модуларност и практичнији распоред екстракције и погона.

Прави избор би на крају требало да се заснива на напону система, струји, захтевима за кратким спојем, количини кола, димензијама ормара, контролној архитектури, стратегији одржавања и применљивим стандардима, а не једноставном избору једног модела јер се чини напреднијим.

Где се користи ГЦС нисконапонска расклопна опрема?

ГЦС системи су погодни за широк спектар индустријских и инфраструктурних окружења за дистрибуцију електричне енергије. Њихова модуларна архитектура је посебно вредна када пројекат садржи бројна излазна кола или захтева интеграцију са системима аутоматизације.

• Производња енергије:Подржава захтеве дистрибуције и контроле мотора повезане са великим производним јединицама.
• Петрохемијски објекти:Корисно тамо где бројни мотори, пумпе, контролни системи и помоћна оптерећења захтевају организовану дистрибуцију.
• Индустријска производња:Помаже у управљању више производних линија и машинама на електрични погон.
• Комерцијални и инфраструктурни објекти:Може се конфигурисати за централизоване нисконапонске дистрибутивне системе.
• Системи аутоматизације:Више секундарних контаката може подржати рачунарске интерфејсе и кола за аутоматску контролу.
• Велики пројекти електродистрибуције:Модуларни ормари се могу конфигурисати према једнолинијском дијаграму пројекта и распореду опреме.

За велике објекте, могућност организовања више напона унутар координисаног склопа склопних уређаја може побољшати укупну одрживост архитектуре дистрибуције.

Како купци треба да изаберу ГЦС нисконапонску расклопну опрему?

Куповина ГЦС ормана треба да почне са електричним системом, а не са самим ормаром. Квалификовани добављач треба да добије довољно техничких информација да одреди одговарајућу конфигурацију.

1. Потврдите електричне параметре.Дефинишите називни напон, називну струју, фреквенцију, захтеве кратког споја и друге параметре специфичне за пројекат.
2. Припремите једнолинијски дијаграм.Ово пружа добављачу јасно разумевање улазних и одлазних кола.
3. Одредите количину кола.Размотрите фидере, кола за контролу мотора, помоћна кола и будуће захтеве за проширењем.
4. Процените физички изглед.Треба узети у обзир димензије ормара, смер каблова, простор за инсталацију и простор за одржавање.
5. Наведите захтеве контроле.Аутоматизација, надзор, рачунарски интерфејси и секундарна кола треба да буду дефинисани пре производње.
6. Проверите координацију заштите.Прекидачи и компоненте за ограничавање струје треба изабрати у складу са стварним дистрибутивним системом.
7. Прегледајте тестирање и документацију.Купци треба да затраже одговарајуће техничке цртеже, испитну документацију, листе компоненти и оперативне информације.

За прилагођене пројекте, пружање добављачу комплетног једнолинијског цртежа, плана изгледа и листе набавки може значајно побољшати комуникацију и смањити грешке у конфигурацији. ЦОНСО·ЦН посебно идентификује ове документе као део свог ГЦС производног процеса.

Зашто је важна способност произвођача?

Нисконапонски разводни орман је координирани електрични склоп, а не једноставно метално кућиште. Квалитет конструкције сабирница, ожичење, монтажа функционалне јединице, избор компоненти, механичко поравнање и тестирање могу утицати на поузданост коначног система.

Када бирају произвођача или добављача нисконапонских разводних уређаја ГЦС у Кини, купци би требало да процене више од цене. Кључни фактори укључују:

• Искуство у производњи нисконапонских расклопних уређаја
• Способност тумачења једнолинијских дијаграма и пројектних цртежа
• Могућности прилагођавања и инжењеринга
• Процедуре контроле квалитета током монтаже
• Могућност фабричког тестирања и инспекције
• Доступност техничке документације
• Техничка подршка након продаје
• Способност координације расклопних уређаја са ширим дистрибутивним системом

ЦОНСО·ЦН представља ГЦС као део свог ширег портфеља нисконапонских расклопних уређаја, заједно са ГЦК, МНС и ГГД решењима. Његове информације о производу такође наглашавају прилагођену производњу засновану на цртежима купаца и захтевима дистрибуције.

За купце који упоређују добављаче, асортиман нисконапонских расклопних уређаја може пружити користан контекст при одређивању која архитектура ормара је најприкладнија за одређени пројекат.

Често постављана питања о ГЦС нисконапонским разводним уређајима

Која је главна сврха ГЦС нисконапонских разводних уређаја?

Његова примарна сврха је дистрибуција, контрола, заштита и управљање нисконапонским електричним круговима. Његова модуларна архитектура је посебно погодна за системе који захтевају више довода, функционалних јединица и интерфејса за аутоматизацију.

По чему се ГЦС разликује од конвенционалних нисконапонских склопних уређаја?

ГЦС наглашава модуларне функционалне јединице, механизме фиока који се извлаче, конструкцију подељену на преграде, флексибилне распореде каблова и опсежне секундарне прикључке. Ове карактеристике могу олакшати конфигурисање и одржавање сложених система дистрибуције.

Да ли се ГЦС разводна опрема може прилагодити?

Да. Према ЦОНСО·ЦН, ГЦС расклопна опрема се може произвести према корисниковом једнолинијском цртежу, плану распореда и листи набавке.

Колико кола може да прими МЦЦ ормар?

Објављене информације произвођача наводе да један МЦЦ ормар може да прими до 22 кола. Стварни капацитет треба потврдити у складу са специфичном електричном конфигурацијом и распоредом ормара.

Да ли је ГЦС погодан за аутоматизоване индустријске системе?

Да. Доступни секундарни утични контакти су дизајнирани да подрже рачунарске интерфејсе и кола за аутоматску контролу, чинећи конфигурацију погодном за апликације индустријске аутоматизације где је потребно опсежно контролно ожичење.

Закључак: Да ли је ГЦС нисконапонска расклопна јединица прави избор за ваш пројекат?

ГЦС нисконапонски разводни уређај комбинује модуларну архитектуру дистрибуције, одвојене функционалне одељке, практичне извлачиве јединице, организоване кабловске везе и опсежне секундарне интерфејсе како би одговорили на захтеве савремених индустријских енергетских система. За пројекте који укључују вишеструка кола, аутоматизацију, контролу мотора и прилагођене распореде дистрибуције, одабир правог произвођача је једнако важан као и одабир типа разводног уређаја. Ако процењујете ГЦС решење за индустријски, комерцијални или инфраструктурни пројекат,контактирајте насса вашим једнолинијским дијаграмом, планом распореда и техничким захтевима да бисте разговарали о одговарајућој конфигурацији са ЦОНСО·ЦН.
