Како електрични разводни уређаји могу учинити дистрибуцију електричне енергије сигурнијом и лакшом за управљање?

Зашто су електрични разводни уређаји важнији него што многи купци очекују?

У многим енергетским пројектима, електрични разводни уређаји нису највидљивији део система. Трансформатори, каблови, генератори и велика производна опрема често добијају више пажње јер изгледају „централно“ за пројекат. Ипак, када дође до квара, када струјно коло мора бити изоловано, или када особље за одржавање треба да ради безбедно, разводни уређаји постају један од најважнијих делова опреме на локацији.

Електрични разводни уређаји су дизајнирани да контролишу, штите и искључују електрична кола. У практичном смислу, помаже да електроенергетски систем остане организован. Омогућава оператерима да поделе дистрибуцију енергије на секције којима се може управљати, заштити опрему низводно и смање утицај кварова. Без одговарајућег склопног уређаја, један електрични проблем може се проширити на шири систем, узрокујући прекид производње, сигурносне опасности или оштећење скупе опреме.

За купце, стварна вредност електричних разводних уређаја није ограничена на сам метални ормар. Вредност долази од тога да ли структура ормара, прекидачи, распоред сабирница, заштитни уређаји, улазни и одлазни фидери, дизајн међусобног закључавања и приступ за одржавање одговарају стварном пројекту. Ормар који на папиру изгледа прихватљиво може и даље стварати проблеме ако се не уклапа у изглед локације, услове оптерећења, радне навике или план проширења.

Због тога искусни купци не питају само за цену. Питају да ли разводни уређај може да поднесе исправан ниво напона, називну струју, капацитет кратког споја, окружење за инсталацију, смер уласка кабла, начин рада и захтеве инспекције. Јефтинији ормарић који захтева поновљене измене након испоруке може постати далеко скупљи од пажљиво одређеног решења.

Са којим проблемима се купци обично суочавају пре него што одаберу електричну расклопну опрему?

Први уобичајени проблем су непотпуне информације о пројекту. Купац може знати да је фабрици потребно неколико електричних ормара, али они можда немају јасан једнолинијски дијаграм, листу оптерећења, план распореда или распоред довода. У тој ситуацији, произвођачу постаје тешко да потврди тачан тип ормара, број панела, конфигурацију компоненти и заштитну шему.

Други проблем је конфузија између различитих категорија расклопних уређаја. Нисконапонски разводни уређаји, расклопни уређаји средњег напона, расклопни уређаји са изолацијом гаса, расклопни уређаји са ваздушном изолацијом, извлачиви ормари, фиксни ормари и разводне плоче нису заменљиви називи. Свака категорија има свој опсег примене, структурну логику, безбедносне захтеве и ниво трошкова. Одабир погрешног типа може утицати на инсталацију, рад и одржавање.

Трећи проблем је ограничен простор на сајту. У индустријским постројењима, комерцијалним зградама, компактним трафостаницама, рударским подручјима и комуналним пројектима, електрична просторија можда неће пружити издашан радни простор. Ако се распоред расклопних уређаја не размотри рано, купац се може суочити са проблемима са дубином ормарића, предњим радним зазором, приступом за одржавање позади, положајем канала за каблове или вентилацијом.

Четврти проблем је будуће одржавање. Неки купци се у великој мери фокусирају на почетне трошкове куповине, али заборављају да ће разводни уређаји остати у употреби дуги низ година. Тимовима за одржавање је потребан безбедан приступ, јасно обележавање, поуздан механички рад, одговарајући резервни делови и лак начин за изоловање кола. Ормар који је тешко прегледати може повећати радно време и оперативни ризик.

Пети проблем је нејасна комуникација између комерцијалних и техничких тимова. Тим за куповину може затражити „Електричну разводну опрему“ као једноставно име производа, док инжењерски тим очекује врло специфичну техничку конфигурацију. Ако се ове две стране не поклапају, поредак се може кретати напред са скривеном неизвесношћу. Тада је неопходна пажљива техничка потврда.

Како електрична разводна опрема штити систем за дистрибуцију електричне енергије?

Електрични разводни уређаји штите систем дистрибуције енергије комбиновањем функција пребацивања, изолације, заштите, мерења и управљања у једном организованом склопу. Када систем ради нормално, разводни уређаји дистрибуирају снагу на различита оптерећења. Када се појаве абнормални услови, заштитни уређаји помажу да се искључи неисправно коло и смањује могућност ширег оштећења система.

У средњенапонском систему, расклопна опрема може укључивати вакуумске прекидаче, струјне трансформаторе, напонске трансформаторе, заштитне релеје, сабирнице, уземљиваче и механичке блокаде. Ове компоненте раде заједно да открију и изолују грешке. На пример, ако одлазни фидер доживи кратак спој, заштитни систем треба брзо да реагује и отвори прекидач пре него што квар изазове озбиљнију штету.

У нисконапонском систему, електрична расклопна опрема може дистрибуирати снагу на моторе, осветљење, производне линије, ХВАЦ системе, пумпе и помоћну опрему. У зависности од дизајна, може користити фиксне или извлачиве јединице. Извлачне структуре могу учинити преглед и замену практичнијим јер се појединачне функционалне јединице могу изоловати или уклонити уз мање ометања других кола.

Безбедност се не односи само на електричне оцене. Такође зависи од структуре. Добар дизајн разводног уређаја узима у обзир унутрашње раздвајање, континуитет уземљења, блокаде врата, ручице за управљање, одељке за каблове, вентилацију, изолациону удаљеност и јасну визуелну индикацију. Ови детаљи помажу оператерима да разумеју статус кабинета и смање небезбедан рад.

Најбољи резултат није само да кабинет прође фабричку инспекцију. Бољи резултат је да разводни уређај остаје разумљив, услужан и стабилан након инсталације. Оператери би требало да знају шта сваки фидер контролише, како да изолују коло, где да прегледају кључне делове и које процедуре се морају поштовати пре одржавања.

Које факторе треба проверити пре него што наручите?

Пре наручивања електричних расклопних уређаја, купци треба да успоре и потврде неколико практичних детаља. Журба у овој фази често доводи до тога да се цртежи изнова и изнова ревидирају, што одлаже производњу и инсталацију.

• Ниво напона:Потврдите да ли пројекат захтева расклопну опрему ниског или средњег напона и пажљиво проверите називни напон.
• Називна струја:Прегледајте очекивану струју оптерећења за улазна и одлазна кола, не само тренутно стање већ и могуће будуће проширење.
• Капацитет отпорности на кратак спој:Расклопни уређај мора одговарати нивоу квара електроенергетског система.
• Структура кабинета:Одлучите да ли су фиксне, извлачиве, унутрашње, спољашње, компактне или прилагођене структуре прикладније.
• Конфигурација компоненте:Потврдите прекидаче, релеје, бројила, струјне трансформаторе, напонске трансформаторе, заштиту од пренапона и друге уређаје.
• Кабловски улаз и излаз:Проверите да ли сајт захтева горњи, доњи, предњи или задњи приступ.
• Инсталационо окружење:Узмите у обзир надморску висину, влажност, прашину, температуру, ризик од корозије и вентилацију.
• Приступ за одржавање:Уверите се да оператери могу безбедно да прегледају и сервисирају орман након инсталације.
• Потврда цртежа:Припремите једнолинијске дијаграме, цртеже изгледа и листе оптерећења кад год је то могуће.
• Тестирање и документација:Затражите евиденцију фабричке инспекције, цртеже, приручнике и техничку документацију потребну за прихватање пројекта.

За многе купце, најтеже је не знати које су информације потребне произвођачу. Професионални добављач би требало да помогне у организовању питања уместо да једноставно чека савршену техничку датотеку. Ово је посебно важно за међународне пројекте где се инжењерски стандарди, радне навике и услови на локацији могу разликовати од тржишта до тржишта.

Табела за избор електричних расклопних уређаја

Како купци могу да смање ризик током планирања пројекта?

Куповина добре електричне расклопне опреме почиње пре понуде. Купци могу да смање ризик тако што ће рану фазу комуникације третирати као процес инжењерске потврде, а не као једноставан захтев за цену.

Користан први корак је сакупљање једнолинијског дијаграма. Овај цртеж показује како струја тече кроз систем и помаже произвођачу да разуме улазне напојнике, одлазне напојнике, магистралне спојнице, тачке мерења, заштитне функције и расподелу оптерећења. Ако једнолинијски дијаграм недостаје, добављач може и даље дати општи савет, али ће понуда бити мање прецизна.

Други корак је разјаснити изглед сајта. Електричне просторије нису увек дизајниране са довољно простора за једноставну инсталацију. Ширина, дубина, висина, радни размак, приступ позади, улаз за каблове и правац отварања врата треба рано проверити. Технички исправан ормар и даље може бити проблематичан ако се не уклапа у просторију.

Трећи корак је потврда радног окружења. Електрични разводни уређаји инсталирани у чистој унутрашњој просторији имају различите захтеве од опреме која се користи у рударским подручјима, приобалним регионима, влажним срединама, фотонапонским подстаницама или инфраструктурним пројектима са великом прашином. Детаљи животне средине утичу на заштиту кућишта, вентилацију, мере против кондензације и избор материјала.

Четврти корак је избегавање поређења непотпуних цитата. Ако једна понуда укључује врхунске компоненте, тестирање, цртеже и прилагођавање, док друга укључује само основни ормар, нижа цена можда неће представљати бољу вредност. Тимови за набавку треба да траже од добављача да јасно наведу конфигурацију како би поређење постало фер.

Пети корак је резервисање времена за преглед цртежа. Електрични разводни уређаји се често повезују са трансформаторима, подстаницама, кабловима, контролним системима и опремом која се налази испод. Кратак период прегледа може спречити скупе грешке пре почетка производње. У многим пројектима, пажљиво одобрење цртежа је разлика између глатке инсталације и поновљеног подешавања на лицу места.

Шта чини електричну расклопну опрему лакшим за преглед и одржавање?

Електрични разводни уређаји лаки за одржавање не настају случајно. То долази од дизајна ормара, распореда компоненти, означавања, документације и планирања приступа. За кориснике, ово је важно јер расклопна опрема није једнократна куповина. То је опрема која мора да служи локацији кроз године рада, инспекције, отклањања кварова и могућег проширења.

Јасан дизајн преграда је један важан фактор. Када су функционалне области добро организоване, особље за одржавање може лакше да идентификује област сабирница, област каблова, област прекидача, контролну област и област мерења. Ово смањује забуну током инспекције и помаже техничарима да прате безбедније процедуре.

Поуздан механички рад је још један фактор. Врата, ручке, блокаде, капци, извлачиве јединице и механизми за уземљење треба да раде несметано. Ормар који је тежак за рад током фабричке инспекције може постати још проблематичнији након година рада. Купци би требало да обрате пажњу на ове детаље уместо да процењују само спољашњи изглед.

Документација је такође важна. Цртежи, дијаграми ожичења, упутства за употребу, листе компоненти и записи о инспекцијама помажу кориснику да разуме систем након испоруке. Ово је посебно вредно када се пројектни тим промени или када локално особље за одржавање треба да реши проблеме са системом годинама касније.

Планирање резервних делова не треба занемарити. За важне системе напајања, купцима ће можда бити потребни резервни прекидачи, контролне компоненте, индикаторске лампе, осигурачи, бројила или други делови који се често сервисирају. Произвођач који може јасно да објасни ове опције помаже купцу да се припреми за стварне услове рада, а не само за први дан инсталације.

Како произвођач може подржати боље одлуке о куповини?

Добар произвођач електричних разводних уређаја требао би учинити више од склапања ормара. Произвођач треба да помогне купцима да преведу захтеве пројекта у јасно техничко решење. Ово укључује постављање правих питања, преглед цртежа, објашњавање разлика између ормарића, проверу опција компоненти и помагање купцу да разуме како свака одлука утиче на безбедност, цену, инсталацију и одржавање.

Цонсо Елецтрицал Сциенце анд Тецхнологи Цо., Лтд. је укључена у производњу електричне опреме као што су разводни уређаји, подстанице, трансформатори и сродни производи за дистрибуцију електричне енергије. За купце којима је потребна електрична расклопна опрема, вредност рада са производно оријентисаним тимом је у томе што се техничка комуникација може директније повезати са стварношћу производње.

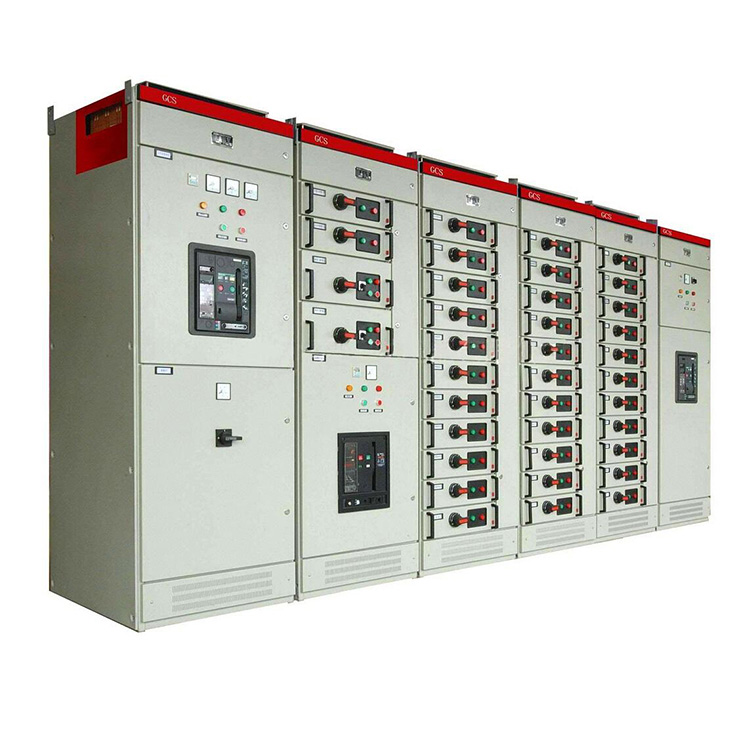

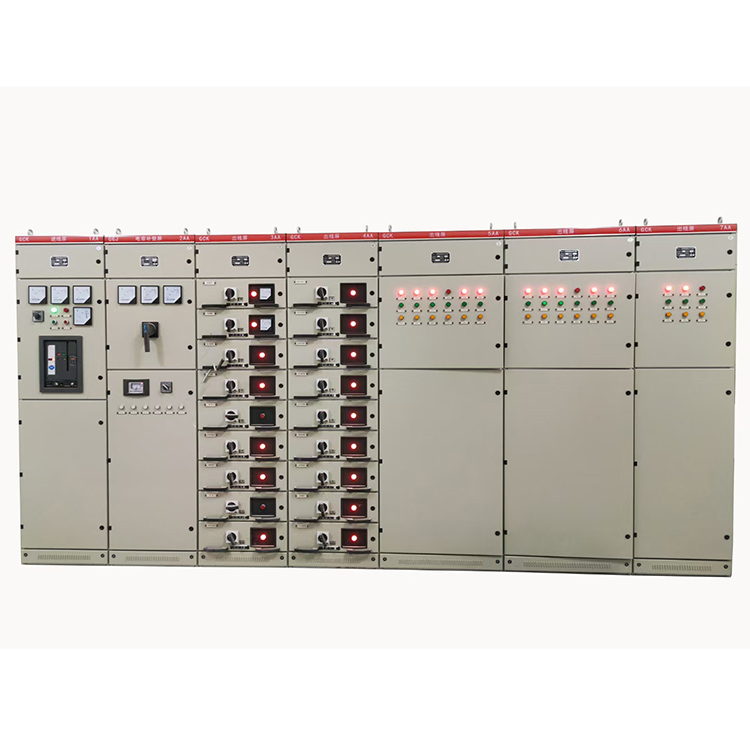

На пример, када је купцу потребна нисконапонска расклопна опрема за компактну трафостаницу, дискусија не би требало да се заустави на називу кабинета. Произвођач треба да потврди да ли је пројекту потребна ГГД, ГЦК, ГЦС, МНС или друга одговарајућа структура. Када купцу треба расклопна опрема средњег напона, произвођач треба да помогне у прегледу нивоа напона, конфигурације прекидача, захтева за заштитним релејима и распореда каблова.

Још једна предност је прилагођавање. Многи пројекти се не могу ослонити на потпуно стандардни кабинет. Локалитет може захтевати посебне димензије, специфичне брендове компоненти, необичан улаз за каблове, додатна мерења, резервисани простор за проширење или посебан распоред долазних и одлазних фидера. Способан произвођач може прегледати ове детаље и дати практичнији предлог.

Најјачи однос са добављачима је изграђен на јасним информацијама. Купци треба да буду спремни да поделе цртеже и услове пројекта, док произвођач треба да одговори организованим питањима и реалним предлозима. Ова двосмерна комуникација помаже у смањењу скривеног ризика и чини процес куповине мирнијим, бржим и поузданијим.
