Боље је знати СФ6 потпуно пуњену гасну прстену

1. Главне карактеристике СФ6 гас изоловане преклопне плоче:

Плин изоловани прекидач  Доноси СФ6 као главни изолациони медиј на 10кВ на главну јединицу прстена од 35кВ. У изградњи урбанизације, СФ6 ГЛАВНА ГЛАВНА ГЛАВНА ГЛАВНА ГЛАВНА ГЛАВНА БРЗИНА КОМПАЦТИФИКАЦИЈЕ НА ЦОМПАЦТ-у и модуларном дизајну. То широко усваја на градским градским мрежама, железничким транзитом, новом енергетском индустријом и индустријским предузећима.

1.1 Модуларни дизајн СФ6 гасне изоловане склопке

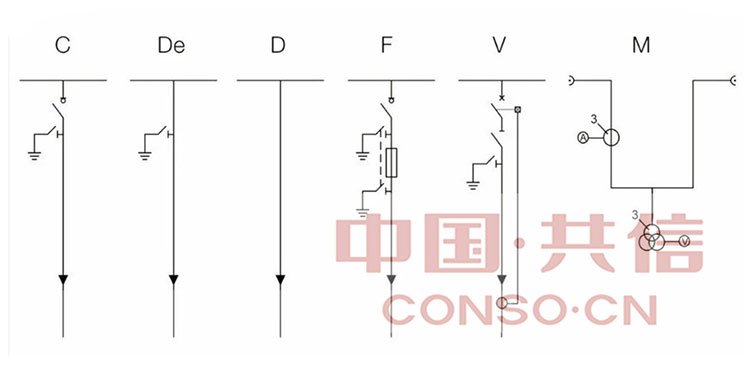

ТхеСФ6 ГЛАВНА ГЛАВНА ЈЕДИНИЦА  Углавном има Ц (кабловски прекидач), В (вакуумски прекидач прекидача), Д (директна панела за каблове), ДЕ (директна веза са панелом за уземљење са панелом за уземљење), Ф (прекидач-осигурач прекида везе) и м (дозирна плоча).

У стварним случајевима, Ц и В јединица нуди контролу и заштиту уноса и излаза за напајање каблова. Поред функције рада оптерећења, В јединица има више функције на смањењу струје и оптерећења кратког споја. М Једница је опремила мерење ЦТ и ПТ и енергетског мерача. Обично има ширину 800 мм која је иста каоКИН28-12. Д и де јединице се користи за подизање висине кабла са земље до врха главне јединице СФ6 прстена. Поред тога, Ф јединица се такође користила у уносу и заштити за износ, али прикључније кориснике радије усваја В јединицу уместо Ф јединице, јер је контролни пренос сложенији.

1.2 Компактан дизајн СФ6 гас изолованих склопка

Обично је димензија Ц или В јединице В * Х * Д = 371 * 1800 * 750 (мм), међутим, улазне или излазне плоче КИН28-12 је В * Х * Д = 800 * 2300 * 1500 (мм). Нема сумње да главна јединица СФ6 прстена има конкурентније на логистику и трошковима земљишта. Штавише, СФ6 гасна изолована склопка има нижи материјални трошкови од КИН28-12 као компактног пројектовања.

2 Структурна С Цхем оф А СФ6 гас изолована преклопка

   У гасним изолованим преклопним уређајем, углавном има СФ6 резервоар за гас, главни прекидач и прекидач, систем сабирнице, контролу опреме и средњим управљањем и заштитом.

   Резервоар за гас СФ6 усваја 201 или 304 нехрђајућег челика, од којих је годишња стопа цурења нижа од 0,1%, која је осмишљена као потпуно запечаћена и изолована. Осигурава услугу без одржавања више од 30 година.

   Слично је каоВаздушна изолована прекидача  Да је главни прекидач и прекидач у улазном и излазном панелу прекидач за уземљење, прекидач за искључивање, прекидач прекидача и прекидач вакуумског круга за контролу и заштиту електроенергетских система.

   У једном заједничком резервоару СФ6 могао би да интегрише 7 модуларних јединица највише од 10 кВ система за напајање. У супротном, за проширења је неопходна веза кабла и кабловска утикач. Међутим, у једном заједничком резервоару, модуларне јединице повезане је бакарним аутобусом.

   Средњи систем и заштитни систем има функцију да надгледа напон вредности и струју да би се заштитио главну јединицу СФ6 прстена од квара система. У међувремену, такође подржава аутоматизацију, даљинско управљање, прикупљање података и приступ СЦАДА систему. Поред тога, СФ6 ГЛАВНА ГЛАВНА ДРУГА такође пружа помоћна напајања за напајање како би се осигурало нормалан рад контроле и преноса сигнала.

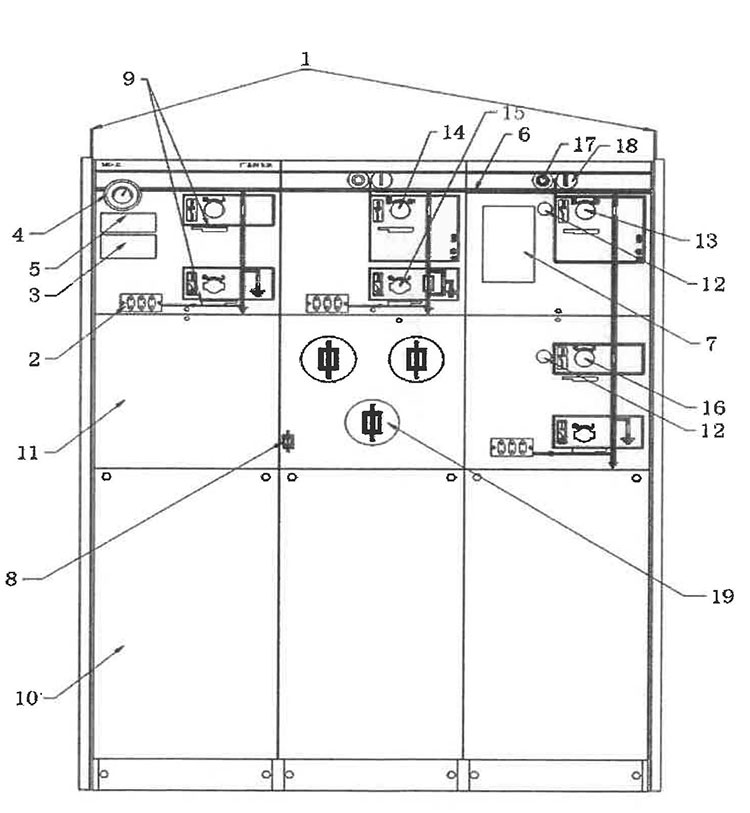

2.1 СФ6 гас изоловани с витцхгеар с Труктури д иаграм:

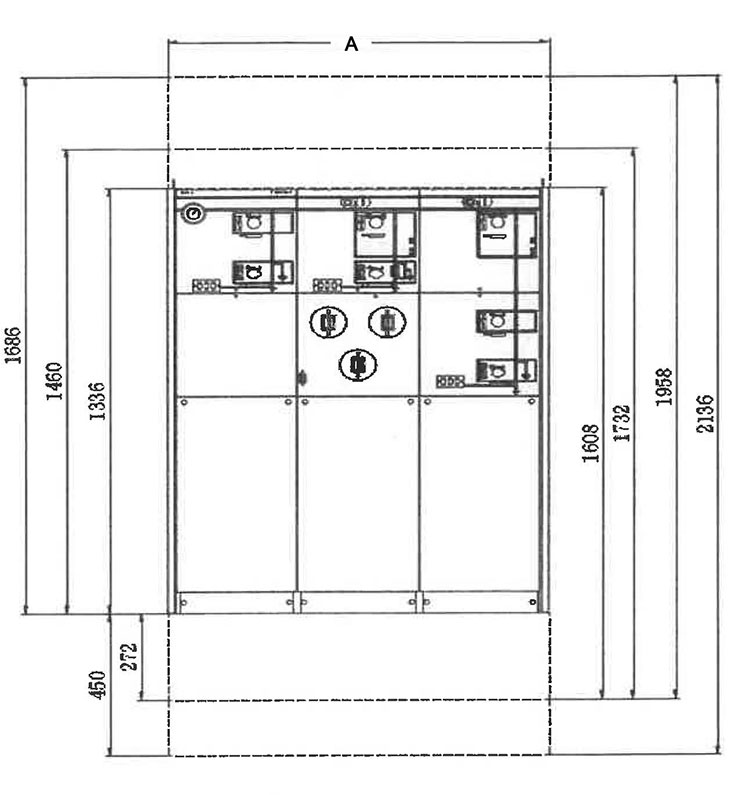

2.2 Спољне димензије главне јединице СФ6 прстена:

2.3 Стандардна с олутион и е ктенсион м одуа:

3.ПАРАМЕТЕР ОФ СФ6 ПЛАИ ИЗОЛИТИ СМЕНЦИ
